Diagnosztikai tapasztalatok ipari területről

Bányaipari példa

Szalaghajtás csigakerék meghibásodás

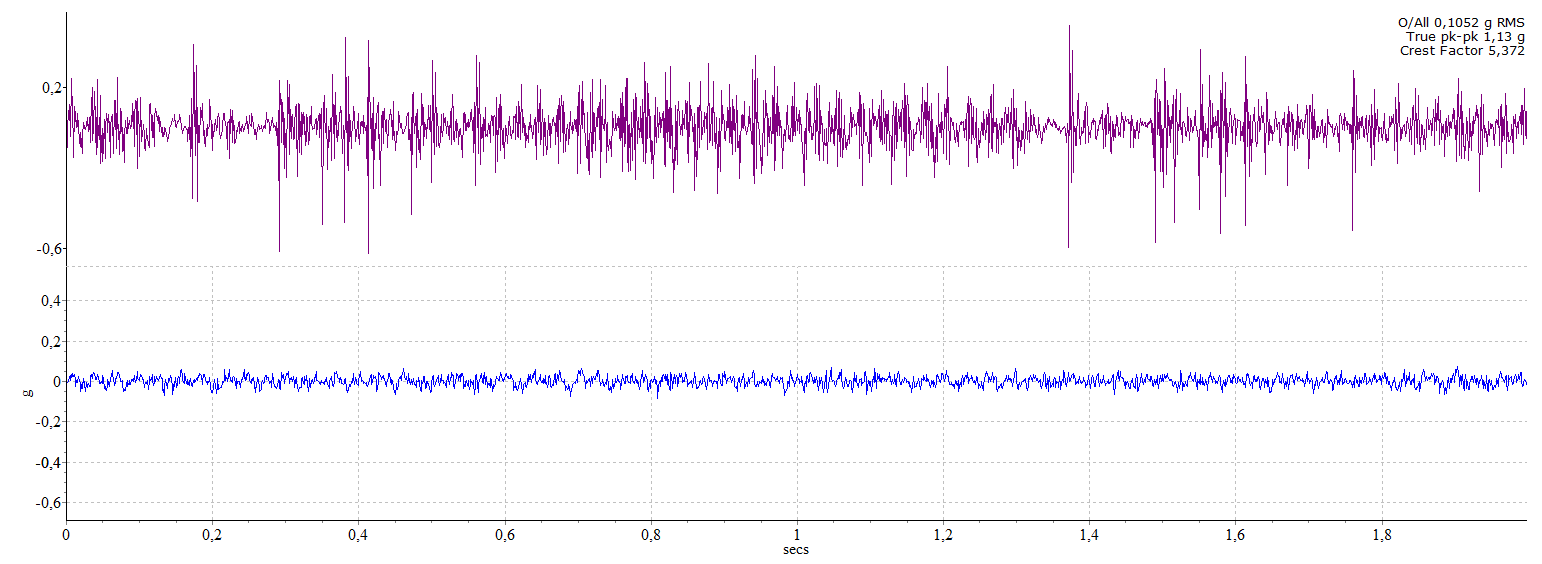

Az időjel

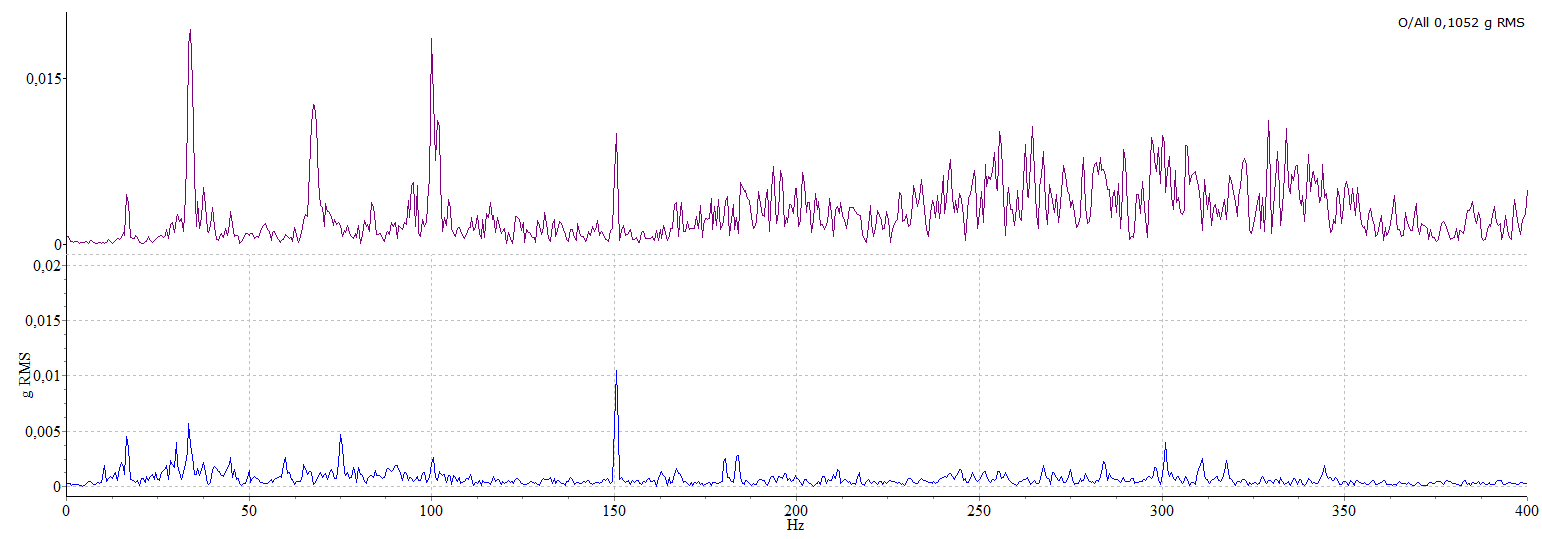

A spektrum

A tervezett javítást megelőzően rezgésdiagnosztikai vizsgálatot végeztetett az üzemeltető a szalaghajtáson. A vizsgálat során időjel felvétele is történt a csapágyazási helyeken. A hajtásláncban a motort csaigahajtás követi, itt a csigakerék kihajtánál találtunk rendellenes képet a felvett időjelnél és spektrumoknál. A javítást követően az ellenőrző rezgésvizsgálat már normál működési jeleket mutatott.

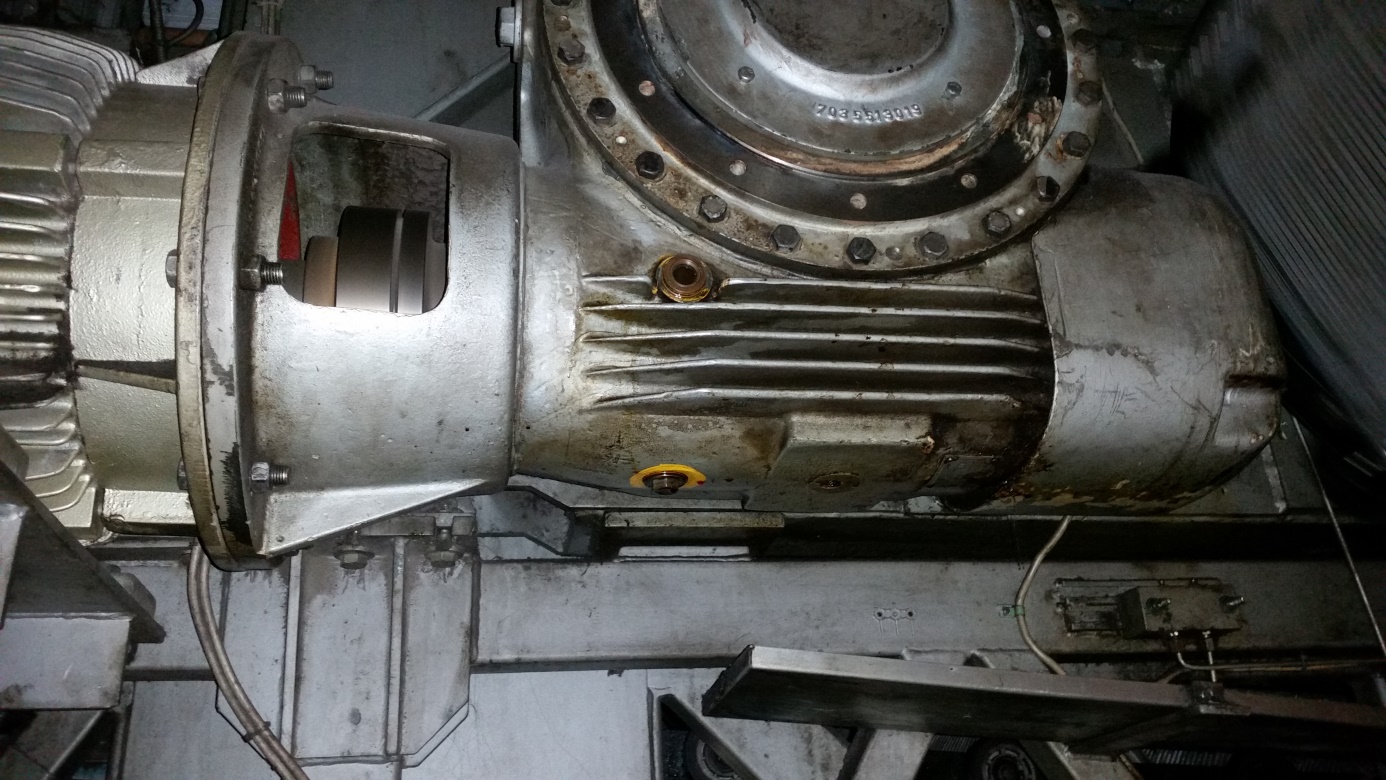

A csigahajtás
