Diagnosztikai tapasztalatok ipari területről (9. eset)

Műanyag alkatrészeket gyártó présgép mozgásanimációs vizsgálata

A Megrendelő a présgépnél pontatlanságot tapasztalt a gyártás során. Felmerült, hogy a megvezető prizmák kopottak. Ezt ellenőrizték, cserélték és beállítását pontosan elvégezték, ennek ellenére a selejtszám érdemben nem változott. Felmerült még, hogy a vázszerkezet túlzott mértékű torzulása is hasonló pontatlanságot eredményezhet. Ennek igazolására a műszaki csapat mozgásanimációs vizsgálat megrendelése mellett döntött, mint később kiderült, helyesen.

JAVÍTÁS ELŐTT

JAVÍTÁS UTÁN

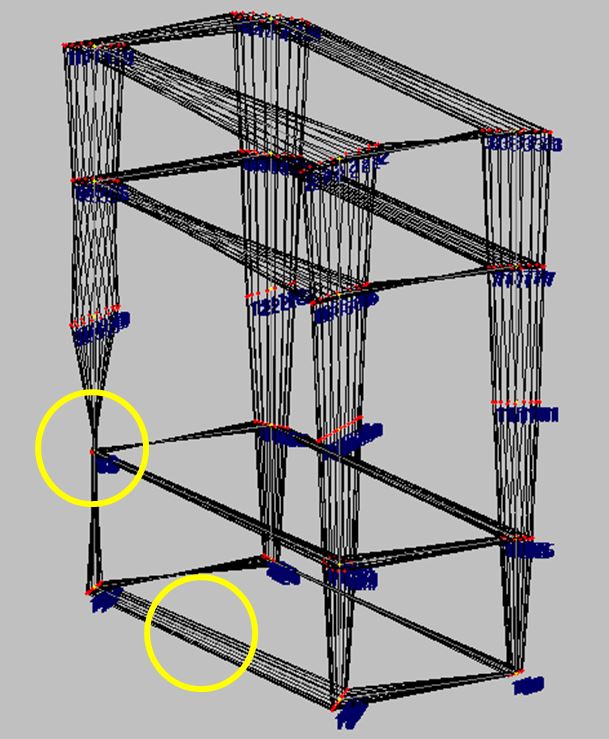

mozgásanimációs vizsgálat, javítás előtt

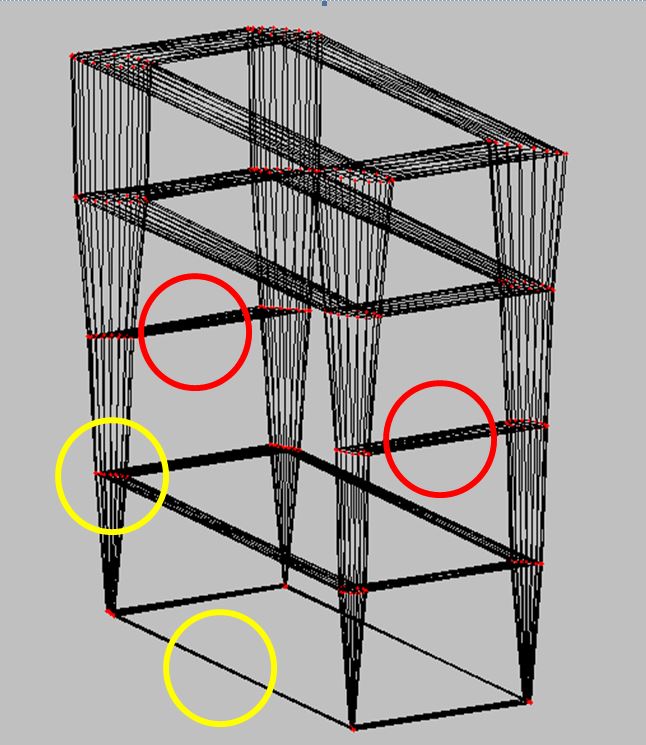

mozgásanimációs vizsgálat, javítás után

A bal első oszlop és a kezelő felőli alsó él mozgása jelentős eltérést mutat a mosgásanimációs vizsgálat során.

A szerkezet megerősítésére keresztmerevítőket építettek be. Ennek eredménye az élek együttmozgása lett. A kezelő oldali alsó él mozgása gyakorlatilag megszűnt.

A mozgásanimációs vizsgálat rámutatott a berendezés gyenge pontjaira és az elvégzett beavatkozásnak köszönhetően a gyártási pontatlanságok megszűntek.
