Fujifilm Prescale nyomásérzékeny film

Fujifilm prescale nyomásérzékeny film
A Prescale film segítségével lehetővé válik az egymáshoz érintkező felületek közti nyomás mérése, a nyomás eloszlásának és egyenletességének megjelenítése. A film működésének mechanizmusa rendkívül egyszerű, mégis forradalmi: egy színalkotó rétegre színképző anyagot visznek fel mikrokapszulákba zárva. Ez a réteg az őt érő nyomás hatására megsérül, tartalma kiszabadul, reakcióba lép színalkotó anyaggal, ami elszíneződik. Az elszíneződés helye utal a nyomás helyére, színe pedig a nyomás mértékére.

A nyomásérzékeny film a következő mérésekre alkalmas:

  • Statikus nyomásmérés.
  • Nyomáseloszlás vizuális megjelenítése.
  • Működés közbeni dinamikus nyomásmérés.

A Prescale használata rendkívül egyszerű:


Prescale használata
Vágja a filmet
megfelelő méretre!
Helyezze a felületek közé, majd tegye ki nyomásnak!
Távolítsa el a filmet, és ellenőrizze a nyomásértékeket!

Hogyan működik?

Egyszerűen helyezze a Prescale filmet bármely két érintkező felület közé. Azonnal különböző színű vörös foltok jelennek meg, melyek utalnak a felületek közt jelentkező nyomás mértékére és eloszlására. A szín intenzitása egyenes arányosságban áll a nyomás mértékével, minél vörösebb a szín, annál nagyobb volt a nyomás. Nyolc különböző film létezik, melyek mind más nyomástartományban használhatók, de együttesen lefedik a 0.006-tól 300 Mpa-ig terjedő tartományt.

Amikor nyomás éri a filmet, a mikrokapszulák sérülnek, és a színképző anyag kiszabadul. A mikrokapszulák különböző nyomás esetén sérülnek, és – ezáltal – okoznak elszíneződést. Hogy még pontosabb legyen az analízis, a filmhez létezik egy digitális elemző rendszer is.


presale kiértékelés

A Fujifilm forradalmi terméke a jó tulajdonságainak köszönhetően számos helyen alkalmazható.



Alkalmazási területek

A Prescale rendkívül széleskörűen felhasználható. Bár az alábbi felsorolásban csak néhány esetet említünk meg, valójában minden olyan területen lehet létjogosultsága, ahol felületek érintkeznek, és fejtenek ki nyomást egymásra.

Ipari

  • Gépelemek közötti egyenletes terheléseloszlás igazolása
  • Helyes berendezés összeállítás
  • Feszültséggyűjtő helyek megtalálása
  • Meghajtó fogaskerekek közötti nyomáseloszlás vizsgálata
  • Fröccsöntés vizsgálata

Prescale felhasználása
Prescale felhasználása

Autóipar

  • Hengerfejtömítés vizsgálata, elhasználódási jelleg meghatározása, fék-, kuplung-, tömítésellenőrzés

Prescale hengerfej

Nyomdaipar

  • Hengerek közötti nyomáseloszlás feltérképezése

Prescale nyomda

Ütközés

  • A csomag tömegeloszlásának ellenőrzése ejtésvizsgálattal
  • Megfelelő csomagolóanyag kiválasztása
Egyéb

  • Öntőminták ellenőrzése
  • LCD panelgyártás
  • Félvezetőgyártás
  • Szolárcellák gyártása

Prescale PCB

Letölthető alkalmazási példák:


Calender rolls


Heat sealing

Rubber roller mounting

Squeegee Pressure

DFR lamination

Cylinder Head Gasket

CMP Polishing Head

Backgrind tape roller

Roll product winding

Brake pads

Size press rubber rolls

Suction jig

Vacuum laminator

Injection Molding Machines

Electrophotographic heat fixing parts




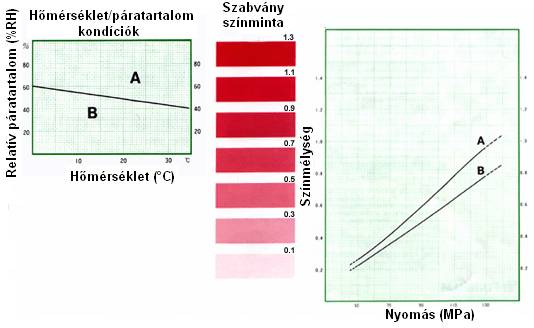

További specifikációk

Két fajta film létezik, az egy-, illetve kettőkomponensű. Ezek annyiban különböznek egymástól, hogy míg az egy komponensű film egyben tartalmazza az elszíneződéshez szükséges színalkotó és színképző komponenseket, addig a kétkomponensű film esetén két külön filmre vitték fel ezeket.

Kétkomponensű film (Extrém alacsony nyomástól alacsony nyomásig):
Két poliészter alapú komponens alkotja a terméket, az A-film és a C-film. Az A-film tartalmazza a színképző anyagot rejtő mikrokapszulákat, míg a C-filmre viszik fel a színalkotó réteget. A filmeket a matt, bevont oldalukkal egymás felé fordítva kell pozícionálni a felhasználás során.


Prescale kétrétegu

Egykomponensű film (Közepestől szupernagy nyomásig):
A színalkotó, és a színképző réteget ugyanarra a poliészter alapra viszik fel. Használatához nincs szükség egyéb eszközre, anyagra.


Prescale egyrétegu

Prescale boxes

Fizikai specifikáció
Nyomástartomány: 0.006-tól 300 Mpa-ig (0.87 – 43,500 PSI)
Vastagság: 0.2 mm
Pontosság: ±10%, több tényezőtől függően
(szoftveres kiértékelés esetén ±2%)
Optimális használati hőmérséklet – 20~35oC
opcionális hővédő fólia alkalmazásával 400oC-ig
Optimális használati páratartalom: 35% – 80%

Lehetséges nyomástartományok

5LW – Ultra extrém alacsony nyomás 0.006 – 0.05 MPa
4LW – Extrém alacsony nyomás 0.05 – 0.2 MPa
LLLW – Ultraszuper alacsony nyomás 0.2 – 0.6 MPa
LLW – Szuper alacsony nyomás 0.5 – 2.5 MPa
LW – Alacsony nyomás 2.5 – 10 MPa
MS, MW – Közepes nyomás 10 – 50 MPa
HS – Magas nyomás 50 – 130 MPa
HHS – Szupermagas nyomás 130 – 300 MPa



Tekercses kiszerelés:

Megnevezés Leírás Nyomástartomány (MPa) Kivitel Méret
5LW Ultra extrém alacsony 0.006 – 0.05 2* 310mm x 2m
4LW Extrém alacsony 0.05 – 0.2 2* 310mm x 3m
LLLW Ultra Szuper alacsony 0.2 – 0.6 2* 270mm x 5m
LLW Szuper alacsony 0.5 – 2.5 2* 270mm x 6m
LW Alacsony 2.5 – 10 2* 270mm x 10m
MW Közepes 10 – 50 2* 270mm x 10m
MS Közepes 10 – 50 1** 270mm x 10m
HS Magas 50 – 130 1** 270mm x 10m
HHS Szuper magas 130 – 300 1** 270mm x 10m

* Kétkomponensű
** Egykomponensű

Nagyobb tétel egyidejű rendelése esetén extra kedvezményt tudunk biztosítani a vételárból!!!

„Sheet Type” kiszerelés:

5db 200mm * 270mm lap, a fenti típusokból (az MW, 4LW és 5LW kivételével).

Így is találkozhat a termékünkkel: Prescale nyomásérzékeny film, Prescale nyomásérzékeny fólia, Prescale nyomásérzékeny papír, Prescale pressure measurement film, Prescale pressure indicator film.



FPD-8010E digitális kiértékelő rendszer

Egyszerűen használható, könnyen megtanulható! A digitális kiértékelő rendszer segítségével számszerűsíthetővé válik a mért nyomásérték. Az FPD-8010E digitális elemző szoftverrel elemző és kiértékelő lehetőségek széles tárháza áll rendelkezésre, és mindehhez csak a szoftverre, és egy szkennerre van szükség. Lehetőség nyílik az utólagos értékelésre, nyomáseloszlás térképek készítésére, és akár 3 dimenziós nyomásmegjelenítésre is.

Prescale Pressure Film Software
A rendszer elemei

A Digitális kiértékelő rendszere tartalmaz egy elemző szoftvert, egy szkennert, szkenner burkolatot, és egy kalibrációs lapot.

Speciális szoftver



Prescale Software

A beszkennelt képen látható színeket nyomásértékekké transzformálja.

Szkenner burkolat



Prescale Film Scanner

A burkolat leárnyékolja, és helyén tartja a szkenner fedelét, javítva a szkennelés precizitását.

Kalibrációs lap



Prescale Calibration Sheet

A kalibrációs lap segít kiküszöbölni a szkennelési hibákat.



Használat

Prescale Pressure Film - Gasket

1. Készítse elő az elszíneződött Prescale filmet!


Prescale Pressure Film Scanner

2. Szkennelje be!


Prescale Software Output

3. Végezze el a kívánt analízist a FPD-8010E szoftver segítségével.

Az FPD-8010E Szoftver fő jellemzői
  • Nyomásmérés támogatása legalacsonyabbtól a legmagasabb nyomásértékekig
  • Egyes területek kinagyítása
  • Vonalmenti nyomáseloszlás vizsgálat
  • 3D nézet
  • Teljes nyomáseloszlás kijelzés az oldalsávokon
  • Nyomáshisztogram
  • Szöveges kimenet
  • Nyomáseloszlás kialakulásának bemutatása lépésről lépésre
Prescale Analyzer



Amennyiben termékünk felkeltette figyelmét, esetleg további információt vagy árajánlatot szeretne kapni, kérjük hívja Takács Attila munkatársunkat a +36-20/980-4664 számon, vagy érdeklődjön a sales@icgstadium.hu címen, ahová a megrendeléseket is várjuk.
Átlagos kiszállítási idő: 4-5 munkanap a megrendeléstől. A kiszállítás Magyarország területére díjmentes.


Distribuitorul în România a filmului sensibil la presiune Fujifilm Prescale, Termoscale şi UVScale este firma ICG Stádium Kft. (Srl.) Ungaria.
Cégünk a hazai piac mellett Romániában is forgalmazza a terméket: www.prescale.ro

Distribuitorul în România a filmului sensibil la presiune Fujifilm Prescale, Termoscale şi UVScale este firma A.A. Stádium Kft. (Srl.) Ungaria.



Thermoscale logo

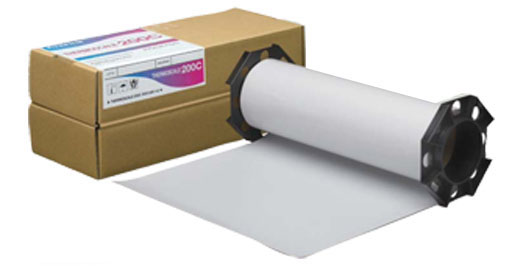

Thermoscale roll

A forradalmian új Thermoscale film segítségével lehetővé válik az egymáshoz érintkező felületek között a hőeloszlás láthatóvá tétele.

Széles hőmérséklet-tartományban használható, így a felhasználási területe is igen változatos lehet.

A Thermoscale használata rendkívül egyszerű:

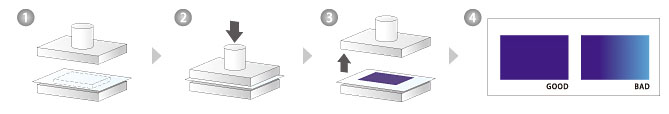

Thermoscale használata
Vágja a filmet
megfelelő méretre!
Helyezze a felületek közé,
majd tegye ki hőhatásnak!
Távolítsa el a filmet, és
ellenőrizze a hőeloszlást!

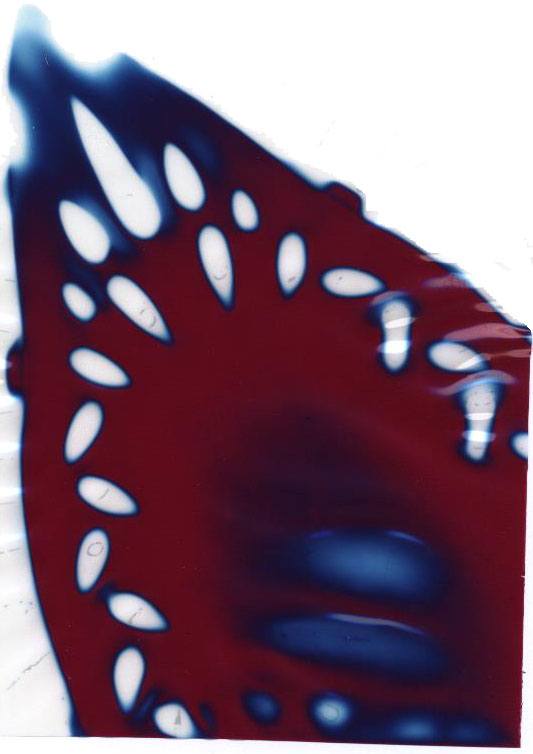

Thermoscale vasaló

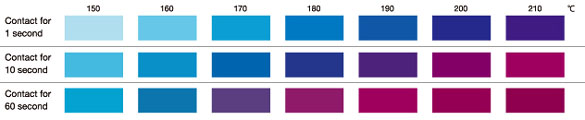

A színváltozás mértéke a hőforrás hőmérsékletétől és a behatási időtől függ. Rövidebb idejű kontaktus halványkék színelváltozást okoz. Ahogy a behatási idő növekszik (ugyanezen a hőmérsékleten), a színek egyre mélyebbé válnak, majd vörös árnyalatban hajlanak. A színváltozást egyéb tényezők is befolyásolják, például az érintkező felületek között fellépő nyomás mértéke, az anyagok minősége, vagy a légáramlás.

Features1

Struktúra

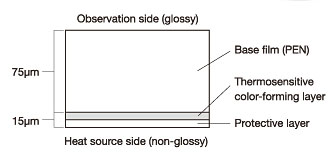

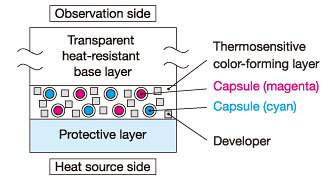

Az alapfilm hőszenzitív színképző réteggel van bevonva, melyet egy vékony védőréteg fed. Ez a matt felület érintkezik a vizsgálandó hőforrás felületével. A film fényes oldalán jelenik meg a hő eloszlására utaló elszíneződés.

Hogyan működik?

Features2
A hő áteresztővé teszi a mikrokapszulák falát, valamint megolvasztja az előhívószert, amely így be tud hatolni a kapszulákba. Itt reakcióba lép a színképző anyaggal, melynek következménye a film felszínén látható elszíneződés.



Alkalmazási példák:

LCD-panelek gyártása

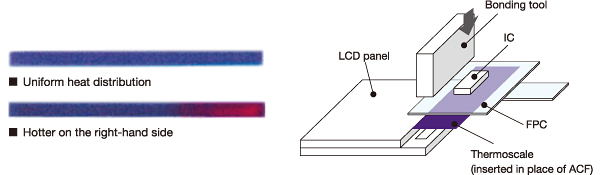

Az LCD-panelek gyártásánál ACF-et, anizotróp ragasztófilmet használnak a meghajtó IC beültetéséhez. A panelre felvitt ACF-re helyezik az IC-t, amelyre a beültetőszerszám nyomást és hőt fejt ki. Ha a hő egyenetlenül oszlik el a kötési felületen (azaz egyes helyeken melegebb, másutt hidegebb), az ACF nem köt megfelelően.
A Thermoscale segítségével pofonegyszerűen ellenőrizhetjük a hőeloszlás egyenletes mivoltát.

Application1

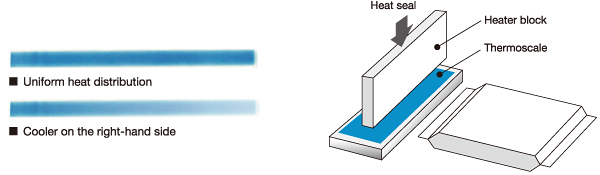

Fóliahegesztés

A fóliahegesztést általánosan használják az élelmiszerek, gyógyászati szerek és egyéb termékek (pl. akár Li-ionos akkumulátorok) csomagolásánál. A hegesztéskor a fűtőbetét erős hőt gyakorol a zacskó végére, s ezzel záródik a zacskó. Ha nem egyenletes a hőeloszlás a fűtőfelületen vagy a fűtőbetéten, vagy nincs kellőképpen felmelegítve a műanyag, akkor a zárás nem lesz tökéletes.
A Thermoscale segítségével Ön könnyedén ellenőrizheti a fóliára gyakorolt hő mennyiségét.

Apllication2

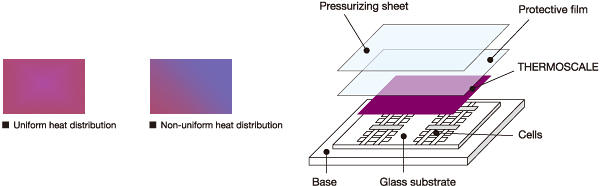

Napelemek EVA gyanta kötése

A napelemek gyártásakor a napelemcellákat egy üvegszubsztrát és egy védő filmréteg közé helyezik, majd EVA (Ethylene vinyl acetate) gyantával ragasztják össze egy vákuumlaminátorban. Ha nem egyenletes a hőeloszlás, az EVA gyanta egyes helyeken keményebb marad, másutt pedig lágyabb lesz. S ez befolyásolja a kötési teljesítményt. Egyes esetekben eleinte tart a ragasztás, de később elenged. Mindezidáig lehetetlen volt mérni a kötési felületen a hőeloszlást. Most azonban a Thermoscale segítségével egyszerűen ellenőrizheti a hőeloszlásban esetleges egyenetlenségeit, így megelőzheti a komoly hibákat!

Application3

Fizikai specifikáció

Hőmérséklettartomány: 80oC– 105oC és 150oC – 210oC

Vastagság: 90 µm

Pontosság: ±1oC, több tényezőtől függően

Heatflow



Megnevezés Kiszerelés Hőmérséklet-tartomány Méret
Thermoscale 200C Roll Type 150oC – 210oC 270mm x 5m
Thermoscale 200C Sheet Type 150oC – 210oC 270mm x 200mm x 5db
Thermoscale 100 Roll Type 80oC – 105oC 297mm x 10m


Nagyobb tétel esetén extra kedvezmény!!!

Amennyiben termékünk felkeltette figyelmét, esetleg további információt vagy árajánlatot szeretne kapni, kérjük hívja Takács Attila munkatársunkat a +36-20/980-4664 számon, vagy érdeklődjön a prescale@aastadium.hu címen, ahová a megrendeléseket is várjuk.

Átlagos kiszállítási idő: 4-5 munkanap a megrendeléstől. A kiszállítás Magyarország területére díjmentes.


Uvscale-main

A Fujifilm UVSCALE film lehetővé teszi az ultraibolya fény mennyiségének és eloszlásának mérését, megjelenítését a vizsgálandó felületen. A technológia széles körben alkalmazható minden olyan területen, ahol UV fényt használnak.

Szerkezete és működése

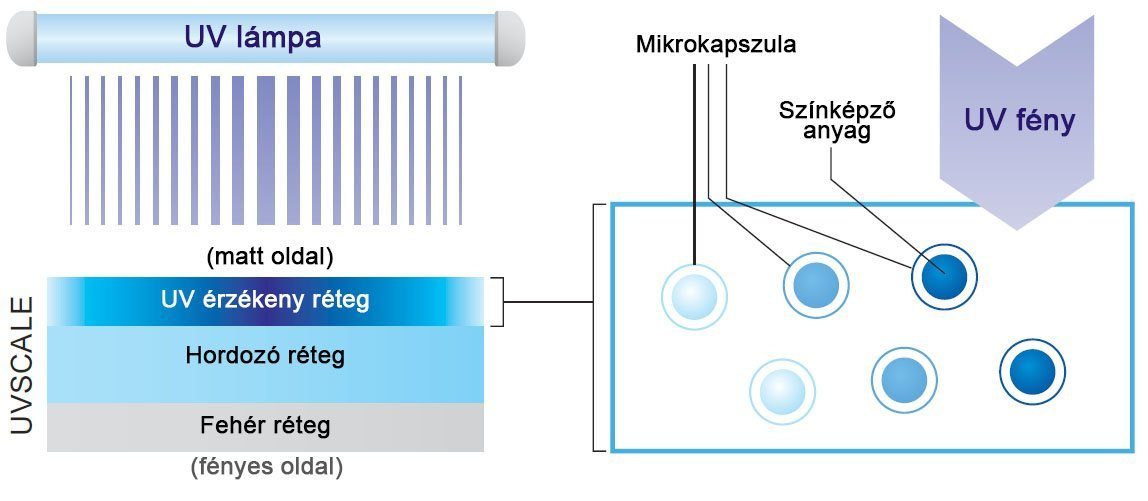

UVScale struktúra

Az alapfilm egyik oldalára egy UV érzékeny réteg van felhordva, míg a másik oldala fehér.  A fényérzékeny réteg a ráeső UV fény mennyiségének függvényében változtatja a színét, így a fehér háttéren könnyen megfigyelhető a vizsgálandó felületre eső fény eloszlása és erőssége.

Működési elve:

A mikrokapszulákba zárt színalkotó anyag reagál az UV fényre és hatására annak mennyiségével arányosan színt vált.

Használata

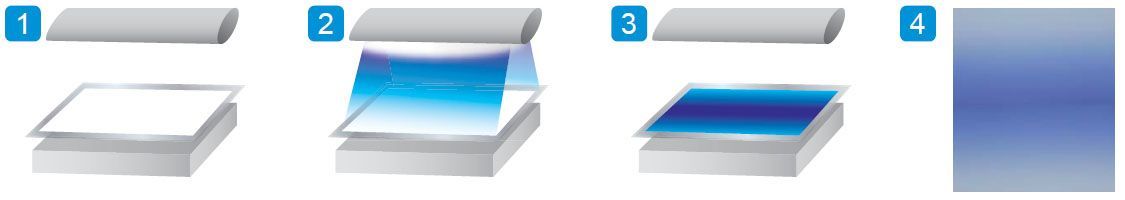

UVScale használat

Vágja az UVSCALE filmet a kívánt méretre, helyezze a mérendő felületre, majd tegye ki UV sugárzásnak (a matt oldalát). A UVSCALE színe megváltozik, összhangban a fény mennyiségével.

A nagyobb fénymennyiség tartomány lefedésének érdekében a termékkínálat három típusból áll. Alacsony fénymennyiség esetén az UVSCALE film önmagában használható (UVSCALE L). Nagyobb fényintenzitás esetén kétféle árnyékoló film (UVSCALE M és H) alkalmazásával érhetünk el megfelelő eredményt.

Típus

Termék méret

egységnyi területre eső fénymennyiség (mJ/cm²)


vastagság

típus

tekercses kiszerelés

lap kiszerelés

UVSCALE L



4 – 60

0.1mm

Egyrétegű

UVSCALE M

270mm x 5m

270mm x 200mm (5 lap)

60 – 700

0.1mm x 2

Kétrétegű

UVSCALE H



700 – 6,000

0.1mm x 2

Kétrétegű

Fujifilm FORGE GUARD® hamisítás elleni címke

forgeguard-main small

forgeguard03

Napjainkban a hamis és gyenge minőségű termékeket széles körben értékesítik a piacon, súlyos károkat okozva a gyártóknak, jelentősen rombolva a márka értékét.

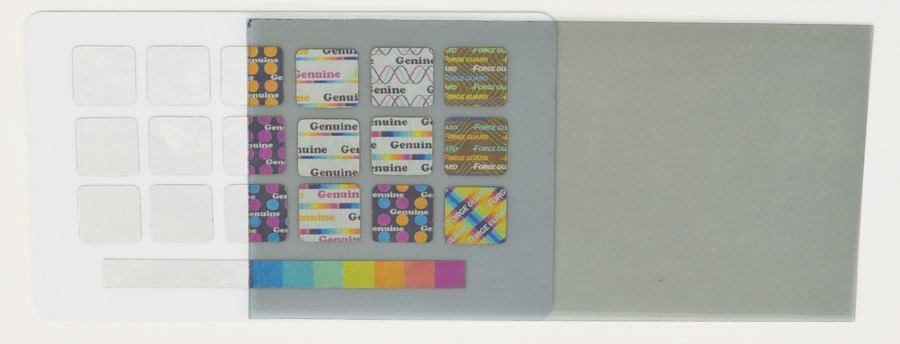

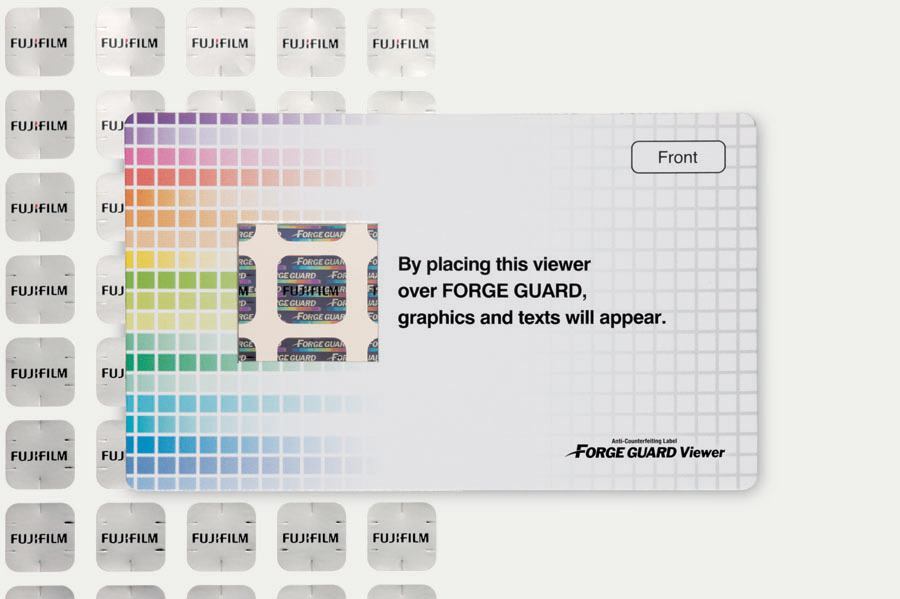

A Fujifilm FORGE GUARD® hamisítás elleni címkével könnyedén ellenőrizheti a valódi termék hitelességét! Járjon egy lépéssel a hamisítók előtt.

A hologramos címke az egyik legnépszerűbb biztonsági technológia, azonban mára elveszítette megbízhatóságát. Napjainkra sokan képesek előállítani jó minőségben a hologramos biztonsági címkéket. Ezzel szemben a Fujifilm FORGE GUARD® egyedülálló technológiája révén nagyfokú biztonságot és könnyű ellenőrizhetőséget nyújt a hamisítás ellen harcban. A Fujifilm saját maga fejlesztette titkos alapanyagai, saját maga kifejlesztett gépsorok és titkos belső gyártási procedúrák szavatolják, hogy a FORGE GUARD® címke nem hamisítható, más által elő nem állítható.

ForgeGuard

Nagyfokú hő-, fény- és vízállóság

A FORGE GUARD® rejtett színes képe ellenáll a környezeti hatásoknak, úgymint a magas hőmérséklet, a magas páratartalom és a napfény. A rejtett színes kép nem fakult az 5 órán át tartó 200 °C-os teszt során, valamint az 500 luxos fény sem tett benne kárt.

Használata rendkívül egyszerű

A FORGE GUARD® biztonsági címke ellenőrzése bárki által bárhol elvégezhető a bankkártya méretű ellenőrző ablak segítségével. Ezen keresztül nézve az üresnek tűnő címkén előtűnik a részletgazdag, színes és tiszta kép, ami lehet szöveg, kép, céglogó, vagy ezek bármilyen kombinációja. A címkén lévő bevágások szavatolják, hogy az roncsolás nélkül nem eltávolítható, így másik, hamis termékre át nem helyezhető.

A FORGE GUARD® terméken vagy csomagoláson való bevezetése után a következő eredmények várhatóak:

  • A hamisított termékek szürke import / exportjának csökkenése vagy leállítása
  • A márka védelme
  • Az értékesítési veszteség lehetőségének csökkentése vagy leállítása
  • Jobb ügyfélkiszolgálás a könnyebb és gyorsabb termékellenőrzésnek köszönhetően

Kiszerelések, rendelési mennyiségek és további információ:
forgeguard pdf icon



Információért kérjük hívja Takács Attila kollegánkat a 20/980-4664 telefonszámon.




ForgeGuard02

ForgeGuard11

T-cédulás rendszer

Mire megoldás a T-cédulás rendszer?

  • Segítségével a dolgozók könnyen, egyszerűen, gyorsan tudják jelezni problémáikat, ötleteiket, meglátásaikat.
  • A T-cédulás rendszer a hibák, a hibaelőjelek, a hibagyanú, az ötletek, kezdeményezések, és a balesetveszély jelzésére szolgál. Célja, hogy ne legyen olyan hiba, hibaelőjel, ami nem kerül be a rendszerbe.

Kritériumok az információs rendszerrel kapcsolatban

  • Legális, elfogadott rendszer a kis hibák jelzésére.
  • Bármilyen problémát, meglátást jelezni lehessen.
  • Bárki jelezhessen problémát.
  • Minden jelzésnek egyértelmű tulajdonosa legyen.
  • Egyértelmű legyen.
  • Egyszerűen használható legyen.
  • Vizuális legyen.
  • Ne vesszen el probléma.
  • Minden jelzett probléma nyomon követhető legyen.
  • Kapjon visszajelzést a probléma jelzője.

A T-cédulás rendszer eszközei

  • T-cédula: Hárompéldányos, T alakú önindigós papír. A T alak arra szolgál, hogy a T-cédulás tábla réseibe helyezve ne essen le, hanem fennakadva a helyén maradjon a cédula.

t-tábla piros sárga zöld

  • T-cédulás tábla: A T-cédulák vezetésére szolgáló tábla. Sorai az egyes gépeket jelölik, míg oszlopai a probléma kezelésének helyzetére utalnak. Ez három kategóriát jelenthet: Észlelt problémák, Karbantartás átvette, Elhárított problémák. A táblán vezetjük továbbá az összes felvett problémát és állapotukat, hiszen nagyon fontos, hogy aki felírta, az visszajelzést is kapjon alakulásáról. Továbbá a táblára jellemzően kikerül egy kördiagram, ami mutatja, hogy hány T-cédulás jelzés született, és ebből az adott időszakig hányat hárított el a karbantartás (vagy más).
t-tábla szines t cédulás tábla
t-tábla t cédulás tábla

A T-cédulás folyamat

  • A T-cédulás folyamatot a 1. ábra mutatja be. A folyamat első lépése, hogy a berendezés hibajelet produkál, amit a dolgozó észlel. Ezt egy T-cédula kitöltésével jelzi. A dolgozó csak a cédula felső, piros színű lapjára ír, de mivel az egész önindigós, a második (sárga) és a harmadik (zöld) lapon is megjelenik az írás. A karbantartás bizonyos időközönként (pl. hetente egyszer vagy kétszer) összeszedi a jelzett hibákról szóló T-cédulák felső lapját, ezt beviszi a műhelybe, számítógépre viszi, kiadja feladatba. A sárga és a zöld cédula átkerül a “Karbantartás átvette” oszlopba. Mikor a hiba elhárítása megtörtént, a karbantartás megkeresi a hiba gazdáját (aki jelezte), együtt ellenőrzik a feladat teljesülését, majd mindketten aláírják a sárga lapot. Ezután a karbantartás a sárga cédulát elviszi, lefűzi, tartalmát gépre viszi, a zöldet pedig átteszi a T-cédulás tábla „Elhárított hibák” oszlopába.

t-cédula folyamatmodell
1. ábra A kitöltött kártyák folyamatmodellje
t-cédula kitöltése
2. ábra A T-cédula kitöltése

A T-cédulás rendszer bevezetése

  • Mint minden újat, jellemzően ezt is bizalmatlanul és félve fogadják az emberek. Ezért nagyon fontos, hogy a T-cédulás rendszer bevezetése előtt pontos ismereteket kapjanak annak működéséről, használatáról. Továbbá a T-cédulás táblákat a gépek közelében érdemes elhelyezni, hiszen ha az üzemcsarnok másik felébe kellene elgyalogolni egy kitöltés miatt, az egyrészt időveszteséget okozna, másrészt a dolgozó az esetek többségében nem venné rá a fáradtságot. Általánosságban véve az az optimális, ha a T-cédulás tábla legfeljebb 20-25 méterre található a munkavégzés helyétől.
  • Lényeges, hogy a tábla kihelyezése után, ha a dolgozók veszik a bátorságot, hogy kiírjanak egy problémát, akkor azt a karbantartás azonnal vegye át és hárítsa el, mert mindenki kíváncsian várja, hogy mi lesz a fejlemény. Ha nem történik semmi, akkor hiába várjuk, hogy a gépkezelők legközelebb is jelezzék a problémát, mert úgy érzik, hogy eljátszották a bizalmukat.

A T-cédulás rendszer előnyei

  • Nincs a rendszer számára elveszett probléma, előjel. Pl. nem fordulhat elő az, hogy miközben sétál az üzemben a karbantartó, szól neki a gépkezelő, hogy akadt egy kis hiba a gépen. Ezután a karbantartó kap egy telefont, majd a főnöke leszidja, és mire beér a műhelybe, már elfelejti a hibát.
  • Sokkal könnyebb a gépkezelőket rávenni a használatára, mintha egy számítógépes rendszert kellene kezelniük. Pl. az egyik élelmiszeripari cégnél számítógépen lehet jelezni a hibákat, de nincs mindenkinek jogosultsága belépni. A gépkezelő szól a műszakvezetőnek, aki bejegyzi a hibát. Érezhetően nagyobb az esélye az információvesztésnek, mint a T-cédulás rendszer esetében.
  • A T-cédulák átvételének és elhárításának ideje jellemzi a karbantartást is.
  • Fontos motivációs eszköz. A gépkezelők még inkább magukénak érzik a gépet, izgatottan figyelik javaslataik, megfigyeléseik eredményét. Kialakul az “én hibám” (gyermekem) érzet.
  • A problémák a T-céduláknak köszönhetően bekerülnek egy adatbázisba, majd főbb kategóriákba sorolhatók be. Így kiderül, hogy melyek a legjellemzőbb problémák, alapot adnak a későbbi elemzésekhez és fejlesztésekhez.
  • Rengeteg dolgozói ötlet születik. Az előítéletekkel ellentétben, sokszor olyan javaslatok is készülnek, melyek a legjobb mérnököknek is büszkeségükre válnának. Pl. nem minden dolgozó vállalja fel ötleteit, hibajelzéseit. Az egyik cégnél a legtöbb és leghasznosabb T-cédulát beadott dolgozó Könyves Kálmán néven írja le észrevételeit.
  • A T-cédulás rendszer is az “ismerd fel és szüntesd meg az apró zizzenéseket, és így elkerülöd a nagy robbanásokat!” alapelv megvalósításának kulcsa a TV feladatok mellett. Jellemző, hogy a kezdeti idegenkedés után igen komoly népszerűségnek örvend a termelők körében, mivel megérzik az emberek, hogy végre valahol fontosnak tartják a véleményüket. A jól bevezetett T-cédulás rendszerrel nemcsak a dolgozók profitálnak, hanem az egész cég is, mivel csökken a meghibásodások száma, javul a géppark állapota.

TPM tábla

Passzív információforrás a vállalat dolgozói felé

  • A TPM-tábla a legfontosabb passzív információforrás a vállalat dolgozói felé. Gyakorlatilag bármilyen, a TPM-mel kapcsolatos tartalommal feltölthető, a lényeg az, hogy mindig aktuális, friss anyagokat tartalmazzon. Csak a tréning-motivációs csapat kreativitásán múlik, hogy milyen tartalommal tölti fel, hogy miként teszi figyelemfelkeltővé, izgalmassá. Az 3. ábra egy mintát mutat be a TPM-táblán levő anyagok elrendezésére.
tpm tábla minta

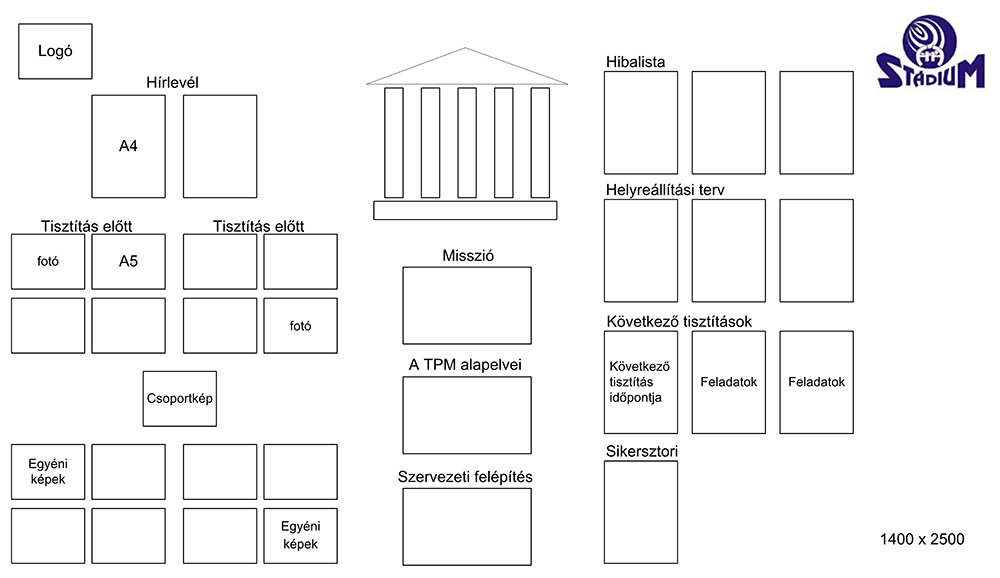

1. ábra TPM-tábla minta
  • Előfordulhat olyan megoldás, hogy a TPM-táblát a T-cédulás táblával kombinálják. Nem lehet azt mondani, hogy a kombinált, vagy az egyszerű TPM-tábla a jobb megoldás, ezt minden bevezetést végző vállalatnak magának kell eldöntenie.
  • A TPM-tábla megléte kiemelt fontosságú a TPM folyamatban. E nélkül a tájékoztatás hatékonysága nagyságrenddel romlik, a “száz tűszúrásból” 40-50 elvész. Nem szabad sokáig várni a tábla felállításával, bíbelődni a megrendelésekkel, harcolni a beszállítókkal. Ez esetben nem lehet a költséghatékonyság a cél, mivel néhány tízezer spórolt forint akár hónapokra lassíthatja le a bevezetés folyamatát.

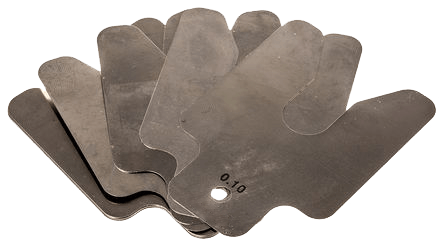

Rozsdamentes hézagoló alátétek patkó alakban és egyedi formákban, méretben is

rozsdamentes hézagoló lemezek

Az előrevágott hézagoló lemezekkel könnyebbé és költségkimélőbbé teheti a tengelybeállítást és más szintezési feladatot. Az általunk forgalmazott hézagoló lemezek kiváló minőségű anyagból és méreteiket tekintve óriási választékban készülnek, így bármilyen típusú gép esetén felhasználhatók.

A hézagoló lemezek használatának előnyei:

  • Költség megtakarítás – Az előrevágott hézagoló lemezek négyszer olyan hatékonyak, mint a házilag, kézzel készítettek. Gondolja meg, mennyi időbe telik megtalálni a megfelelő vastagságot, a megfelelő anyagot, amelyből a hézagoló lemez készüljön. Továbbá, a megrajzolás, a kivágás, a lecsiszolás, mind-mind óriási költséggel járnak. Mennyivel egyszerűbb és gyorsabb kiválasztani a polcról a kívánt vastagságú és anyagú hézagoló lemezt. Az installálás és a javítás is sokkal könnyebb és kivitelezhetőbb, ha előrevágott hézagoló lemezeket használunk.
  • Időmegtakarítás – Több időt fordíthat a termelésre, a gyár hatékonyabbá tételére.
  • Könnyű raktározás – Az előrevágott hézagoló lemezek könnyen, logikus rendszerben tárolhatók, ezzel is elősegítve a gyors felhasználást és a leltározást

rozsdamentes hézagoló lemezek

  • Biztonságosabb munkahely – A lemezek használatával biztonságosabbá teheti munkahelyét, csökkentheti a vágásból és az installálásból származó sérülések számát. A maximális biztonság érdekében mindegyik lemez sarka le van kerekítve és csiszolva.
  • Nagyobb megbízhatóság – A előrevágott hézagoló lemezek használata növeli a gépek megbízhatóságát. A gépeket pontosabban állíthatja be, sokkal tovább üzemelnek leállás és egyéb kár nélkül.
  • Megnövelt pontosság – Nagyon sok olyan eset előfordulhat, ahol a milliméter századrészei is számíthatnak, azaz bármilyen kis pontatatlanság is vibrációt eredményezhet, amely később meghibásodást vagy költséges gépleállást okozhat.
  • Széles választék – A előrevágott hézagoló lemezek sokféle méretben, vastagságban kaphatók.
    • ÚJDONSÁG!!! Amennyiben egyedi méretben, formában van szüksége rozsdamentes hézagoló alátétre, kérje egyedi ajánlatunkat az sales@icgstadium.hu címen.

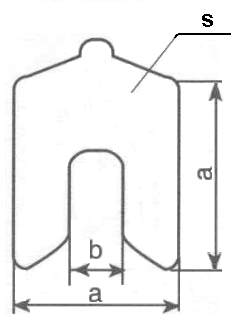

    • A patkó alakú hézagoló alátéteket az alábbi táblázat foglalja össze:
      • Minimális rendelési mennyiség: 30db tételenként

rozsdamentes hézagolólemez shims

  A B C D
  a=50 [mm] a=75 [mm] a= 100 [mm] a= 125 [mm]
  b=15,9 [mm] b=19,0 [mm] b= 31,7 [mm] b= 41,3 [mm]
méret
[mm]
0,025
0,050
0,100
0,200
0,250
0,400
0,500
0,700
1,00
2,00
3,00
Összesen

Telepített gépvédelmi eszközök

Az online gépvédelmi és –monitoring rendszereket sokan megfizethetetlen luxusnak gondolják. Azonban minden körülményt figyelembe véve sok esetben mégis ez a megoldás a célravezető, elég, ha „csak” a termelési megbízhatóságra gondolunk. Az alábbi cikkben felsoroltunk néhány körülményt, amit érdemes figyelembe venni:
16 ok, amiért érdemes megfontolni online rezgésfelügyeleti rendszer telepítését



EC Systems

A lengyel EC Systems az ipari monitoring, diagnosztikai, teszt és vezérlés rendszerek tervezésének és implementálásának szakértője. Megoldásaikat több mint 15 éve használják a világ minden részén, az ipar minden szektorában. Változatos projekjei során többek között elektromos járművek akkumulátorrendszerén, ablaktörlő motorok gyártósorvégi tesztelésén, szélturbinák és dugattyús kompresszorok online állapotellenőrzésén dolgoztak, ezen kívül vasúti átjárók biztonsági rendszereinek és autóbuszok fedélzeti rendszereinek távoli ellenőrzésén, valamint teljes erőművi vezérlőrendszereken.

Saját erőforrásból dolgoznak a projekttervtől az elektronikai és mechanikai tervezésig, a magunk készített szoftvertől a végső gyártásig és összeszerelésig.



VIBstudio telepített állapotfelügyeleti rendszer

VIBstudio

A VIBstudio egy intelligens állapotfelügyeleti, gépvédelmi és rezgésdiagnosztikai rendszer.

Segítségével

  • akár 70%-kal csökkenthető a meghibásodások száma és gépállások ideje,
  • akár 20%-kal csökkenthető a karbantartási költség
  • akár 30%-kal növelhető a monitorozott gépek élettartama.

Az online rezgésdiagnosztikai rendszer széleskörű konfigurálhatósága lehetővé teszi pontosan a végfelhasználó funkcionális igényei és anyagi lehetőségei szerinti rendszer összeállítását. A könnyű bővítési lehetőségnek köszönhetően a beruházás időben szétosztható, a kezdetben csak egyes gépeket monitorozó rendszer fokozatosan az egész gépparkra kiterjedő fejlett távoli diagnosztikai platformmá fejleszthető.

A VIBstudio egy komplett telepített rezgésdiagnosztikai rendszer, mely VIBmonitor modulokból és a VIBnavigator szoftverből áll.

Bővebben:  VIBstudio

VIBmonitor telepített rezgésdiagnosztikai rendszer
VIBmonitor

A VIBmonitor egy önálló, moduláris, többcsatornás rezgésvédelmi rendszer, mely a megfigyelt gép(ek) közelében helyezhető el. A rendszer figyeli és védi az üzemelő berendezéseket, kiváló minőségű rezgésjeleket és egyéb folyamatparamétereket gyűjt, és elvégzi ezek folyamatos értékelését. A valós idejű adat ellenőrző technológiának (True Data ValidatorTM) és az automatikus gép működési fázis (felfutás, leállás, stb.) felismerésnek köszönhetően a rendszer hatékonyan detektálja az anomáliákat még azok korai kialakulási fázisában, és jelentősen csökkenti a téves riasztások számát.



VIBnavigator online rezgésdiagnosztikai szoftverVIBnavigator

A VIBnavigator szoftver a VIBstudio platform felhasználói felülete. Ezen keresztül történik az rendszer adminisztrációja és beállítása, az adatok és események megtekintése. Egyrészről az interaktív és intuitív felhasználói felület nagyban megkönnyíti a vele történő munkát, másrészről széleskörű konfigurálhatóságot és funkcionalitást kínál a karbantartói és diagnosztikai team számára. Segítségével könnyedén megtalálhatók a riasztások kiváltó okai.

A VIBstudio rendszer főbb jellemzői

  • Megfizethető megfigyelés, biztonság, diagnosztika, gépvédelem
  • Moduláris kiépítés és egyszerű bővíthetőség
  • A fals riasztások számának csökkenése
  • Automatikus hibaelemzés
  • Valós idejű feldolgozás
  • Fejlett diagnosztikai algoritmus
  • A világ bármely pontjáról elérhető
  • Hozzáférés a tárolt adatokhoz
  • Kompatibilis más gyártók rendszereivel.


VIBtransmitter – Alap rezgésvédelmi, állapotfelügyeleti modulok

A VIBtransmitter sorozat elemei minden állandó és változtatható fordulatszámú forgógép (ventilátorok, szivattyúk, kompresszorok, stb.) online állapotfelügyeletére és alap gépdiagnosztikájára lettek kifejlesztve. Megfizethető megoldást jelentenek azon felhasználók számára, akik a súlyos meghibásodások ellen szeretnék védeni a berendezéseiket. A sorozat egy-, és többcsatornás eszközökből áll.

VIBtransmitter rezgésvédelmi modul
VIBtransmitter VT1002DK/DS/DP – dugattyús kompresszorok felügyeletére

A VT1002DK, VT1002DS és VT1002DP modulok a VT1002D moul speciális változatai, melyek a dugattyús kompresszorok állapotfelügyeletére lettek kifejlesztve. Kialakításuk figyelembe veszi az ilyen típusú berendezések sajátos jellegét.

Bővebben:  VIBtransmitter VT1002DK/DS/DP

VIBtransmitter rezgésvédelmi modulVIBtransmitter VT1002D – Rezgésfigyelő rendszer 2 relékimenettel

A VIBtransmitter VT1002D a VT1000 modul továbbfejlesztett verziója két relékimenettel, melyek egymástól függetlenül tudják szolgáltatni a figyelmeztető és riasztási jelzéseket.

Bővebben:   VIBtransmitter VT1002D

VIBtransmitter rezgésvédelmi modul
VIBtransmitter VT1000 – Alap rezgésvédelmi rendszer

A VIBtransmitter VT1000 állandó és változtatható fordulatszámú forgógépek (ventilátorok, szivattyúk, kompresszorok, stb.) online állapotfigyelésére és alap gépdiagnosztikájára szolgáló egycsatornás modul.

Bővebben:   VIBtransmitter VT1000





lézeres ékszíjtárcsabeállító
Mr. Shims LA 12000 lézeres ékszíjtárcsa-beállító

Mr. Shims LA12000 lézeres szíjtárcsabeállítóval igazán egyszerű és gyors a szíjtárcsák megfelelő beállítása, mely művelettel jelentősen lecsökkenthetjük az üzemelési költségeket, a zajszintet és a vibrációt, valamint növelhetjük a szíjak, szíjtárcsák, csapágyak élettartamát.

Használatával percek alatt ellenőrizhetjük szíjtárcsáink beállítását, így időt spórolva meg az amúgy is mindig leterhelt karbantartói csapatnak.
